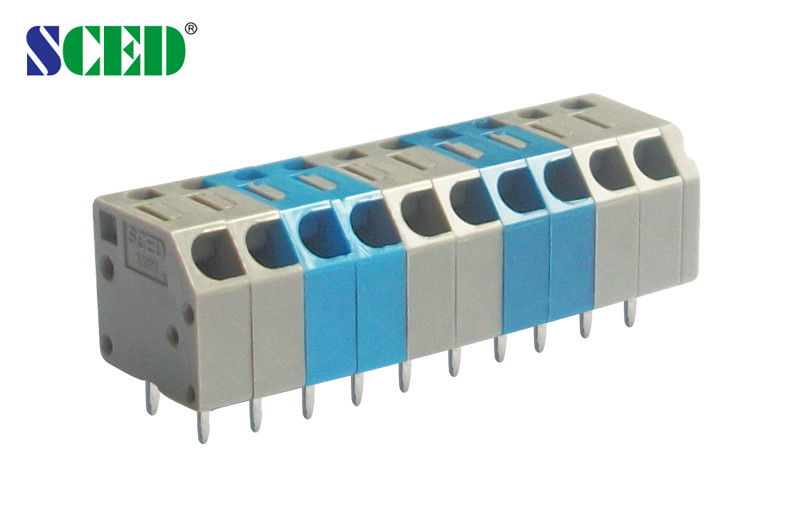

Spring Clamp Terminal Block Connector

Złącze bloku końcowego sprężyny

Produkty - Blok zacisków sprężynowych
  • Podkreślić

    Blok zacisków sprężynowych

    ,

    zacisk sprężynowy pcb

    ,

    3

  • Aplikacje
    PCB, przetwornice częstotliwości, serwerownia, przełącznik, zasilacz, oświetlenie elektryczne, kontr
  • Kolor
    Szary
  • Liczba kontaktów
    2P-28P
  • Poziom
    3.50mm
  • Prąd znamionowy
    10A
  • Napięcie znamionowe
    300 V.
  • Typ
    Listwa zaciskowa sprężynowa, listwa zaciskowa sprężynowa, listwa zaciskowa sprężynowa
  • Zakres drutu
    14-26(sol) 16-26(str)
  • Miejsce pochodzenia
    Shenzhen, Chiny
  • Nazwa handlowa
    SCED
  • Orzecznictwo
    UL, CE
  • Numer modelu
    TJ381-15
  • Minimalne zamówienie
    500
  • Cena
    Get latest price
  • Szczegóły pakowania
    standardowy karton eksportowy
  • Czas dostawy
    7-20 dni roboczych
  • Zasady płatności
    T/T
  • Możliwość Supply
    1KK słupów miesięcznie

Złącze bloku końcowego sprężyny

Uzyskaj cenę Skontaktuj się teraz

Złącze blokowe zaciskowe sprężynowe



⊚ Wlot przewodu pod kątem prostym;   ⊚ Wlot przewodu pionowy;   ◉ Wlot przewodu pod kątem 45 stopni

◉ Jednopoziomowe;   ⊚ Dwupoziomowe;   ⊚ Trzypoziomowe

Standardowy kolor: Szary. Dostępne są również inne kolory, patrz poniżej „Jak zamawiać” i wybierz pożądany kolor.



Jak zamawiać:
Złącze bloku końcowego sprężyny 0

Zastosowania:

Płytki drukowane (PCB), Przemienniki częstotliwości, Serwerownia, Przełącznik, Zasilacz, Oświetlenie elektryczne, Sterowanie przemysłowe,
Automatyka, Transport kolejowy, Komunikacja, Energetyka, Systemy bezpieczeństwa, Sprzęt medyczny,
Wojsko, Windy, itp..


Parametry i rysunki techniczne:



Dane techniczne UL

B

C

D

Napięcie / Prąd znamionowy              V/A

300/10



300/10

Zakres przewodów                       AWG

14-26 (drut) 16-26 (linka)



14-26 (drut) 16-26 (linka)

Dane techniczne IEC



Kategoria przepięciowa

II

II

I

Stopień zanieczyszczenia

3

2

2

Napięcie / Prąd znamionowy              V/A

125 / 10

250 / 10

320 / 10

Napięcie udarowe znamionowe                 KV

2.5

2.5

2.5

Znamionowa zdolność połączeniowa           mm2

1.5

Materiał



Materiał izolacyjny / Klasa palności

PA66 / UL94, V-0

Sprężyna / Pokrycie

Stal nierdzewna / -

Zacisk / Pokrycie

Mosiądz / Pokryty cyną

Inne dane



Średnica otworu w płytce drukowanej                  mm

φ1.2

Długość zdejmowania izolacji                    mm

8-9





Złącze bloku końcowego sprężyny 1



Przewaga konkurencyjna:


1. Stabilna, dobra jakość

2. Konkurencyjna cena

3. Szybka reakcja

4. Pełna gama produktów do wyboru

5. Elastyczność w projektowaniu dokładnych części zgodnie z wymaganiami klientów
