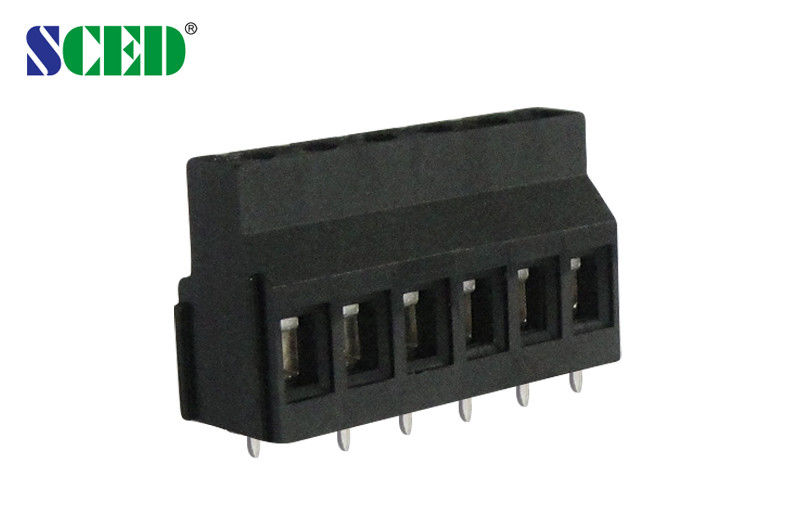

Blok końcowy z napędem skrutkowym PCB
,Blok zacisków śrubowych do PCB
,Złącze bloku końcowego z śruby PCB
-
TypListwy zaciskowe śrubowe do PCB, elektryczne listwy zaciskowe, listwy zaciskowe Euro
-
Poziom7,62 mm
-
Liczba kontaktów2P-24P
-
Zakres drutu12-26
-
Napięcie znamionowe300 V.
-
Prąd znamionowy10A
-
KolorCzarny
-
AplikacjePCB, przetwornice częstotliwości, serwerownia, przełącznik, zasilacz, oświetlenie elektryczne, kontr
-
Miejsce pochodzeniaShenzhen, Chiny
-
Nazwa handlowaSCED
-
OrzecznictwoUL, CE
-
Numer modeluTJ508-19
-
Minimalne zamówienie500
-
CenaGet latest price
-
Szczegóły pakowaniastandardowy karton eksportowy
-
Czas dostawy7-20 dni roboczych
-
Zasady płatnościT/T
-
Możliwość Supply1KK słupów miesięcznie
Złącze bloku końcowego z wiązaniem śrubowym PCB
Wskaźnik rozruchu 7,62 mm PCB Screw Terminal Block, 2P-16P Screw Connection Terminal Block Connector,Typ euroSeria podnoszenia
■Wchodzenie drutu pod kątem prostym; □Wchodzenie drutu pionowego; □Wchodzenie drutu 45 stopni
■Jednostojące pokłady; □Dwustronne pokłady; □Trójkątne pokłady
Standardowy kolor: Czarny. Dostępne są również inne kolory, prosimy zapoznać się z poniższym sposobem zamawiania i wybrać pożądany kolor.
Jak zamówić:
Zastosowanie:
PCB, konwertery częstotliwości, serwery, przełączniki, zasilanie, oświetlenie elektryczne, kontrola przemysłu, automatyka, transport kolejowy, komunikacja, energia elektryczna, ochrona, sprzęt medyczny,WojskoWinda, itd.
Parametry i specyfikacje rysunku:
|
UL Dane techniczne |
B |
C |
D |
|
Włókno napięcia/prądu nominalnego |
300 / 10 |
|
300 / 10 |
|
Zakres drutu AWG |
12-26 |
|
12-26 |
|
Dane techniczne IEC |
|
||
|
Kategoria nad napięciem |
Ⅲ |
Ⅲ |
Ⅱ |
|
Klasa zanieczyszczenia |
3 |
2 |
2 |
|
Włókno napięcia/prądu nominalnego |
250 / 10 |
400 / 10 |
630 / 10 |
|
Narysowane napięcie napięcia napięcia KV |
4 |
4 |
4 |
|
Pojemność nominalna łącza mm2 |
2.5 |
||
|
Materiał |
|
||
|
Materiał izolacyjny / klasa łatwopalności |
PA66 / UL94, V-0 |
||
|
Klatka / pokrycie |
Miedzi / Płyty niklowe |
||
|
Terminal / Płaty |
Miedzi / cynowe |
||
|
Wkręcenie |
Stal / Zink |
||
|
Inne dane |
|
||
|
Średnica otworu PCB mm |
φ1.5 |
||
|
Długość odciągania mm |
7-8 |
||
|
Śruby / moment / lbf.in |
M3 / 4,4-5.3 |
||
Zalety konkurencyjne:
- Stabilna dobra jakość
- Konkurencyjna cena
- Szybka reakcja
- Całkowity asortyment produktów do wyboru
- Elastyczność w projektowaniu dokładnej części według zapotrzebowania klienta
