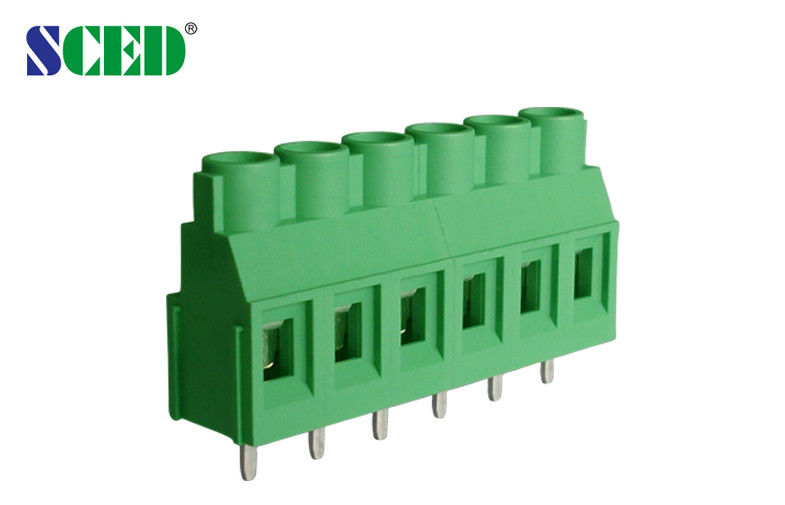

Złącze listwy zaciskowej PCB 300V 30A 2P - 16P do komunikacji, rozstaw 9,52 mm
-
Podkreślić
terminal blok śrubowy
,Złącze bloku końcowego śrubowego
-
TypListwa zaciskowa śrubowa do PCB, listwa zaciskowa do montażu na płytce drukowanej, listwa zaciskowa
-
Poziom9.52mm
-
Liczba kontaktów2P-16P
-
Zakres drutu10-30
-
Napięcie znamionowe300 V.
-
Prąd znamionowy30a
-
KolorZielony
-
AplikacjePCB, przetwornice częstotliwości, serwerownia, przełącznik, zasilacz, oświetlenie elektryczne, kontr
-
Miejsce pochodzeniaShenzhen, Chiny
-
Nazwa handlowaSCED
-
OrzecznictwoUL, CE
-
Numer modeluTJ952-00
-
Minimalne zamówienie500
-
CenaGet latest price
-
Szczegóły pakowaniastandardowy karton eksportowy
-
Czas dostawy7-20 dni roboczych
-
Zasady płatnościT/T
-
Możliwość Supply1KK słupów miesięcznie
Złącze listwy zaciskowej PCB 300V 30A 2P - 16P do komunikacji, rozstaw 9,52 mm
Zastosowanie:
PCB, konwertery częstotliwości, serwery, przełączniki, zasilanie, oświetlenie elektryczne, kontrola przemysłu, automatyka, transport kolejowy, komunikacja, energia elektryczna, ochrona, sprzęt medyczny,WojskoWinda, itd.
Parametry i specyfikacje rysunku:
UL Dane techniczne | B | C | D |
Włókno napięcia/prądu nominalnego | 300 / 30 | 300 / 30 |
|
Zakres drutu AWG | 10-30 | 10-30 |
|
Dane techniczne IEC |
| ||
Kategoria nad napięciem | Ⅲ | Ⅲ | Ⅱ |
Klasa zanieczyszczenia | 3 | 2 | 2 |
Włókno napięcia/prądu nominalnego | 630 / 30 | 1000 / 30 | 1000 / 30 |
Narysowane napięcie napięcia napięcia KV | 6 | 8 | 6 |
Pojemność nominalna łącza mm2 | 4.0 | ||
Materiał |
| ||
Materiał izolacyjny / klasa łatwopalności | PA66 / UL94, V-0 | ||
Klatka / pokrycie | Miedzi / Płyty niklowe | ||
Terminal / Płaty | Miedzi / cynowe | ||
Wkręcenie | Stal / Zink | ||
Inne dane |
| ||
Średnica otworu PCB mm | φ1.4 | ||
Długość odciągania mm | 7-8 | ||
Śruby / moment / lbf.in | M3 / 4,4-5.3 | ||
Wykorzystanie urządzeń o napięciu 9,52 mm, 300V 30A, 2P-16P, bloków końcowych PCB
■Wchodzenie drutu pod kątem prostym; □Wchodzenie drutu pionowego; □Wchodzenie drutu 45 stopni
■Jednostojące pokłady; □Dwustronne pokłady; □Trójkątne pokłady
Standardowy kolor: zielony. Dostępne są również inne kolory, prosimy zapoznać się z poniższym sposobem zamawiania i wybrać pożądany kolor.
Wyroby z tworzyw sztucznych, w tym z tworzyw sztucznych
Jak zamówić:
Zalety konkurencyjne:
- Stabilna dobra jakość
- Konkurencyjna cena
- Szybka reakcja
- Całkowity asortyment produktów do wyboru
- Elastyczność w projektowaniu dokładnej części według zapotrzebowania klienta
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
