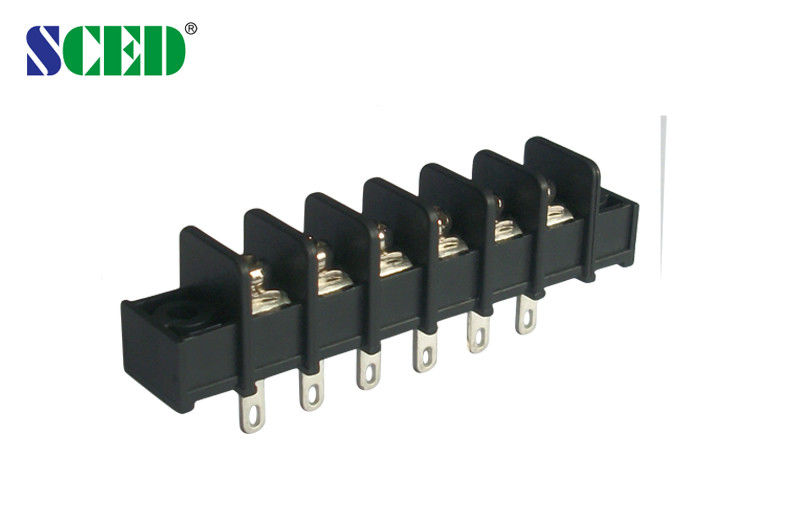

300V 20A Złącze Krawędziowe PCB, Rozstaw 8.255mm Złącza Zasilania
-
Podkreślić
blok końcowy dystrybucji energii
,blok końcowy elektryczny
-
TypListwa zaciskowa zasilania, listwa zaciskowa do montażu na płytce drukowanej, listwa zaciskowa śrubo
-
Poziom8,255 mm
-
Liczba kontaktów2P-30P
-
Zakres drutu12-26
-
Napięcie znamionowe300 V.
-
Prąd znamionowy20A
-
KolorCzarny
-
AplikacjePCB, przetwornice częstotliwości, serwerownia, przełącznik, zasilacz, oświetlenie elektryczne, kontr
-
Miejsce pochodzeniaShenzhen, Chiny
-
Nazwa handlowaSCED
-
OrzecznictwoUL, CE
-
Numer modeluTB825-01F-D3
-
Minimalne zamówienie500
-
CenaGet latest price
-
Szczegóły pakowaniastandardowy karton eksportowy
-
Czas dostawy7-20 dni roboczych
-
Zasady płatnościT/T
-
Możliwość Supply1KK słupów miesięcznie
300V 20A Złącze Krawędziowe PCB, Rozstaw 8.255mm Złącza Zasilania
Szczegółowy opis produktu:
300V 20A PCB Barrier Terminal Block, Pitch 8.255mm Bloków końcowych zasilania elektrycznego, 2P-30P
■Wchodzenie drutu pod kątem prostym; □Wchodzenie drutu pionowego; □Wchodzenie drutu o 45 stopni
■Jednostawowy poziom; □Podwójny poziom;
Standardowy kolor: Czarny. Dostępne są również inne kolory, prosimy zapoznać się z poniższym sposobem zamówienia i wybrać pożądany kolor.
Perforacja bloków końcowych, poprzez bloków końcowych paneli, podawanie poprzez złącza
Jak zamówić:
Zastosowanie:
PCB, konwertery częstotliwości, serwery, przełączniki, zasilanie, oświetlenie elektryczne, kontrola przemysłu, automatyka, transport kolejowy, komunikacja, energia elektryczna, ochrona, sprzęt medyczny,WojskoWinda, itd.
Parametry i specyfikacje rysunku:
UL Dane techniczne | B | C | D |
Włókno napięcia / prądu nominalnego | 300/20 |
| 300/10 |
Zakres drutu AWG | 12-26 |
| 12-26 |
Dane techniczne IEC |
| ||
Kategoria nad napięciem | Ⅲ | Ⅲ | Ⅱ |
Klasa zanieczyszczenia | 3 | 2 | 2 |
Włókno napięcia / prądu nominalnego | 320 / 32 | 400 / 32 | 630 / 32 |
Narysowane napięcie napięcia przeciążeniowego KV | 4 | 4 | 4 |
Pojemność nominalna łącza mm2 | 4 | ||
Materiał |
| ||
Materiał izolacyjny / klasa łatwopalności | PBT / UL94, V-0 | ||
Terminal / Płaty | Miedzi / cynowe | ||
Wkręcenie | Stalowe / pokryte niklem | ||
Inne dane |
| ||
Średnica otworu PCB mm | φ1.2x3.4 | ||
Długość odciągania mm | 6-7 | ||
Śruby / moment / lbf.in | M 3 / 5-7 | ||
Zalety konkurencyjne:
1Stabilna jakość.
2. Konkurencyjna cena
3Szybka reakcja.
4. Pełna gama produktów do wyboru
5Elastyczność w projektowaniu dokładnej części według zapotrzebowania klienta
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
