Through Panel Terminal Blocks PCB Panel Mount Connecting Screw M3

Przez złącza panelowe PCB do montażu panelowego śruba M3

Produkty - Przez zaciski panelowe
  • Podkreślić

    zacisk przyłączeniowy

    ,

    zaciski przelotowe

  • Szerokość terminala
    10,00 mm
  • Napięcie znamionowe/prąd
    300 V/30 A
  • Mieszkania
    PA66/UL 94V-0
  • Kolor
    Szary
  • Śruba
    M3/stal/ocynkowana
  • Klatka zaciskowa
    Mosiądz / niklowany
  • Miejsce pochodzenia
    Shenzhen, Chiny
  • Nazwa handlowa
    SCED
  • Orzecznictwo
    UL, CE
  • Numer modelu
    TR-4N-02
  • Minimalne zamówienie
    200szt
  • Szczegóły pakowania
    standardowy karton eksportowy

Przez złącza panelowe PCB do montażu panelowego śruba M3

Uzyskaj cenę Skontaktuj się teraz

Zaciski panelowe do montażu na PCB, śrubowe M3





1. Śruba: M3 / Stal / Cynkowana

2. Używane do zasilania, filtrów zasilania i sterowania przemysłowego

3. Łatwy montaż do panelu o grubości do 10 mm.

4. Temperatura pracy: -40°C ~ +150°C



Zdjęcie Parametry i rysunek Specyfikacje:



Dane techniczne UL

B

C

D

Napięcie znamionowe / Prąd              V/A

300 / 30



300 / 10

Zakres przewodów                       AWG

10-30



10-30

Dane techniczne IEC



Kategoria przepięciowa

III

III

II

Stopień zanieczyszczenia

3

2

2

Napięcie znamionowe / Prąd              V/A

500 / 32

630 / 32

1000 / 32

Znamionowe napięcie udarowe                 kV

6

6

6

Znamionowa zdolność połączeniowa           mm2

4

Materiał



Materiał izolacyjny / Klasa palności

PA66 / UL94, V-0

Klatka zaciskowa / Pokrycie

Mosiądz / Niklowany

Płytka przewodząca / Pokrycie

Mosiądz / Niklowany

Śruba / Pokrycie

Stal / Cynkowana

Inne dane



Długość odizolowania                    mm

8

Śruba / Moment obrotowy                    / lbf.in

M3 / 5.3-7





Zastosowania:



1. PCB, Falowniki,

2. Serwerownia, Przełącznik, Zasilacz, Oświetlenie elektryczne, Sterowanie przemysłowe, Automatyka, Energetyka,

3. Transport kolejowy, Komunikacja, Bezpieczeństwo, Sprzęt medyczny, Wojsko, Windy, itp..



Przewaga konkurencyjna:



  1. Stabilna dobra jakość
  2. Konkurencyjna cena
  3. Szybka reakcja
  4. Pełna gama produktów do wyboru
  5. Elastyczność w projektowaniu dokładnych części zgodnie z wymaganiami klienta

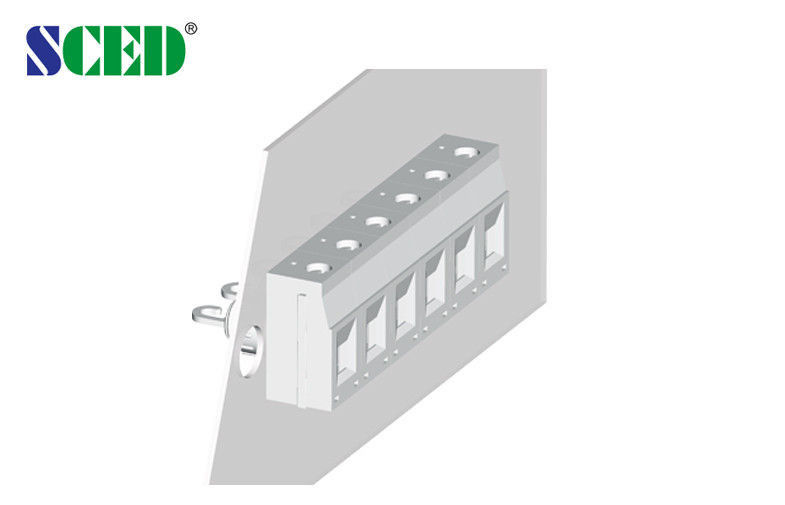

ZDJĘCIE I RYSUNEK

Przez złącza panelowe PCB do montażu panelowego śruba M3 0

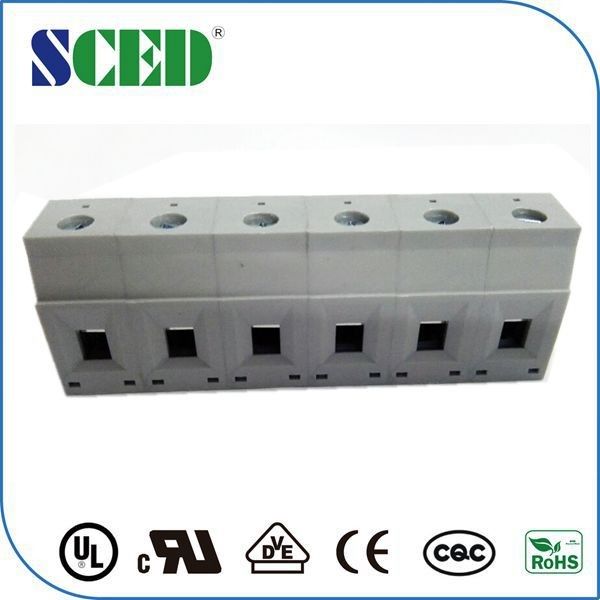

ZDJĘCIE



Przez złącza panelowe PCB do montażu panelowego śruba M3 1



Zdjęcie certyfikatów SCED:



Przez złącza panelowe PCB do montażu panelowego śruba M3 2
