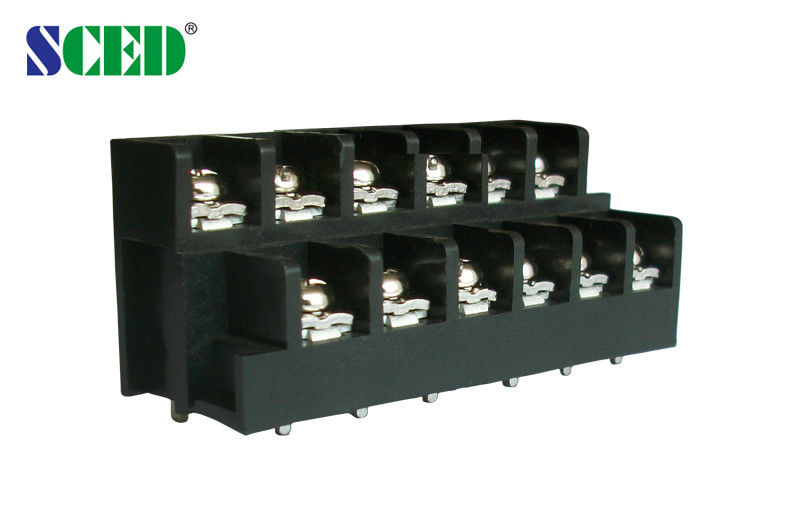

4-16 Poles PCB Dual Row terminal block barrier Pitch 11mm Screw Terminal Connector

4-16-biegunowy, dwurzędowy blok zacisków PCB, bariera, rozstaw 11mm, złącze śrubowe

Produkty - Listwa zaciskowa bariery
  • Podkreślić

    Blok zacisków elektrycznych

    ,

    Listwa zaciskowa typu barierowego

  • Tworzywo
    Mosiądz PBT
  • Aktualny
    30a
  • Woltaż
    300 V.
  • Typ
    Bariera PCB
  • Dostępne pola
    2-22 Polaków
  • Klasa łatwopalności
    UL94, V-0
  • Opór kontaktowy
    Mniej niż 8 mΩ
  • Znamionowe napięcie udarowe
    Brak zaburzeń w ciągu 1 minuty.
  • Poziom
    11,00 mm
  • Rezystancja izolacji
    Powyżej DC500V, 500MΩ
  • Miejsce pochodzenia
    Guangdong, Chiny
  • Nazwa handlowa
    SCED
  • Orzecznictwo
    CE，UL，CUL，VDE，CQC etc.
  • Numer modelu
    TB1100-02
  • Minimalne zamówienie
    500 sztuk/sztuk
  • Cena
    USD 0.153-0.203
  • Szczegóły pakowania
    Szczegóły opakowania: Standardowy karton do pakowania eksportowego lub zgodnie z wymaganiami klientó
  • Czas dostawy
    5-20 dni
  • Zasady płatności
    T/T, akredytywa
  • Możliwość Supply
    1000000 Polaka/Polaków miesięcznie

4-16-biegunowy, dwurzędowy blok zacisków PCB, bariera, rozstaw 11mm, złącze śrubowe

Uzyskaj cenę Skontaktuj się teraz



Złącze listwy zaciskowej barierowej PCB, 4-16 biegunów, podwójny rząd, rozstaw 11 mm, zacisk śrubowy





Szczegółowy produkt Opis:



Wlot przewodu pod kątem prostym;  Wlot przewodu pionowy;  Wlot przewodu pod kątem 45 stopni

Poziom pojedynczy;  Poziom podwójny;  Poziom potrójny

Standardowy kolor: Czarny. Dostępne również inne kolory.



Zastosowania:

PCB, przetwornice częstotliwości, serwerownie, przełączniki, zasilacze, oświetlenie elektryczne, sterowanie przemysłowe, automatyka, transport kolejowy, komunikacja, energetyka, bezpieczeństwo, sprzęt medyczny, wojsko, windy itp.



Parametry i rysunek Specyfikacje:

Dane techniczne UL

B

C

D

Napięcie / Prąd znamionowy               V/A

300 / 30



300 / 10

Zakres przewodów                                 AWG

12-24



12-24

Dane techniczne IEC



Kategoria przepięcia

III

III

II

Stopień zanieczyszczenia

3

2

2

Napięcie / Prąd znamionowy                V/A

630 / 32

800 / 32

1000 / 32

Napięcie udarowe znamionowe                     KV

6

6

6

Znamionowa zdolność połączeniowa           mm2

4

Materiał



Materiał izolacyjny / Klasa palności

PBT / UL94, V-0

Zacisk / Poszycie

Mosiądz / Pokryty cyną

Śruba / Poszycie

Stal / Pokryta niklem

Inne dane



Średnica otworu PCB                  mm

φ2.3

Długość zdejmowania izolacji                      mm

9-10

Śruba / Moment obrotowy                     / lbf.in

M 4 / 10-13



Przewaga konkurencyjna:



  1. Stabilna dobra jakość
  2. Konkurencyjna cena
  3. Szybka reakcja
  4. Pełna gama produktów do wyboru
  5. Elastyczność w projektowaniu dokładnej części zgodnie z wymaganiami klienta
